Traitement contre l’osmose: étapes clés pour sauver sa coque
Une barrière époxy appliquée sur un stratifié humide ne traite rien; elle enferme un problème chimique et mécanique sous une peinture coûteuse.
Le traitement osmose coque voilier étapes ne se résume donc pas à décaper, enduire et remettre à l’eau. Il commence par une question moins confortable: le polyester sous le gelcoat est-il encore sain? Entre quelques cloques superficielles et un stratifié cratérisé, la différence n’est pas cosmétique. Elle décide de la profondeur de préparation, du temps à terre, de la facture — impossible à réduire à un prix moyen honnête — et parfois de la nécessité de reconstruire localement le composite.
L’osmose n’est pas une maladie mystérieuse des vieux bateaux. C’est un phénomène de diffusion de l’eau dans un matériau qui n’est pas parfaitement étanche. Lorsque certains composants du stratifié se dégradent, ils peuvent former des liquides osmotiques, notamment à base d’acide acétique et de glycol. Ces liquides attirent davantage d’eau et créent une pression sous le gelcoat ou dans les premières couches de fibre. La cloque est le symptôme visible; son emplacement et ce qu’elle révèle à l’ouverture comptent davantage que son seul diamètre.
La cloque n’est pas encore un diagnostic
Une coque sortie de l’eau avec des centaines de petites boursouflures sous la ligne de flottaison impose une inspection. Elle ne permet pas, à elle seule, de conclure à l’osmose. Une mauvaise adhérence d’un ancien primaire, un défaut local du gelcoat, une réparation ancienne ou une contamination entre couches peuvent donner un tableau visuel voisin.
Les signes qui doivent alerter sont plus précis:
- des cloques nombreuses, regroupées et présentes sur une large zone immergée;
- un liquide qui s’échappe lorsqu’une cloque est ouverte;
- une odeur piquante, souvent assimilée à celle du vinaigre, révélatrice de composés acides;
- des cratères après ouverture, avec une atteinte qui dépasse nettement l’épaisseur du gelcoat;
- une surface qui continue à exsuder des sels ou des liquides après lavage;
- des valeurs d’humidité élevées ou très hétérogènes relevées avec méthode sur la carène.
L’humidimètre mérite ici d’être remis à sa place. C’est un outil de comparaison, pas un oracle. Sa lecture dépend de l’appareil, de son étalonnage, de l’épaisseur du stratifié, de la présence d’un revêtement, de la température et du protocole de mesure. Donner un chiffre universel de « coque sèche » n’a pas de sens. Un professionnel sérieux relève des séries de mesures, les confronte à la construction du bateau et les complète par des sondages localisés.
Le diagnostic doit surtout répondre à une question de structure: l’atteinte est-elle limitée à la zone gelcoat-premier mat, ou le stratifié porteur est-il concerné? Dans le premier cas, le travail reste une réfection lourde de surface. Dans le second, il devient une réparation composite. On ne rabote pas indistinctement jusqu’à « voir de la fibre »: enlever de la matière sans connaître l’empilement initial peut diminuer localement la résistance et créer un défaut plus grave que la cloque d’origine.
Une coque humide n’est pas forcément condamnée; une coque décapée sans diagnostic peut, elle, être inutilement fragilisée.
Un examen propre associe observation, ouverture raisonnée de quelques bulles, cartographie de l’humidité et contrôle des zones particulières: autour des passe-coques, à l’arrière des quilles rapportées, près des réparations d’échouage, sous les patins de ber et au raccord coque-quille. Les appendices et les interfaces mécaniques ne vieillissent pas comme le reste d’un panneau de carène. C’est là que l’œil pressé se trompe le plus volontiers.

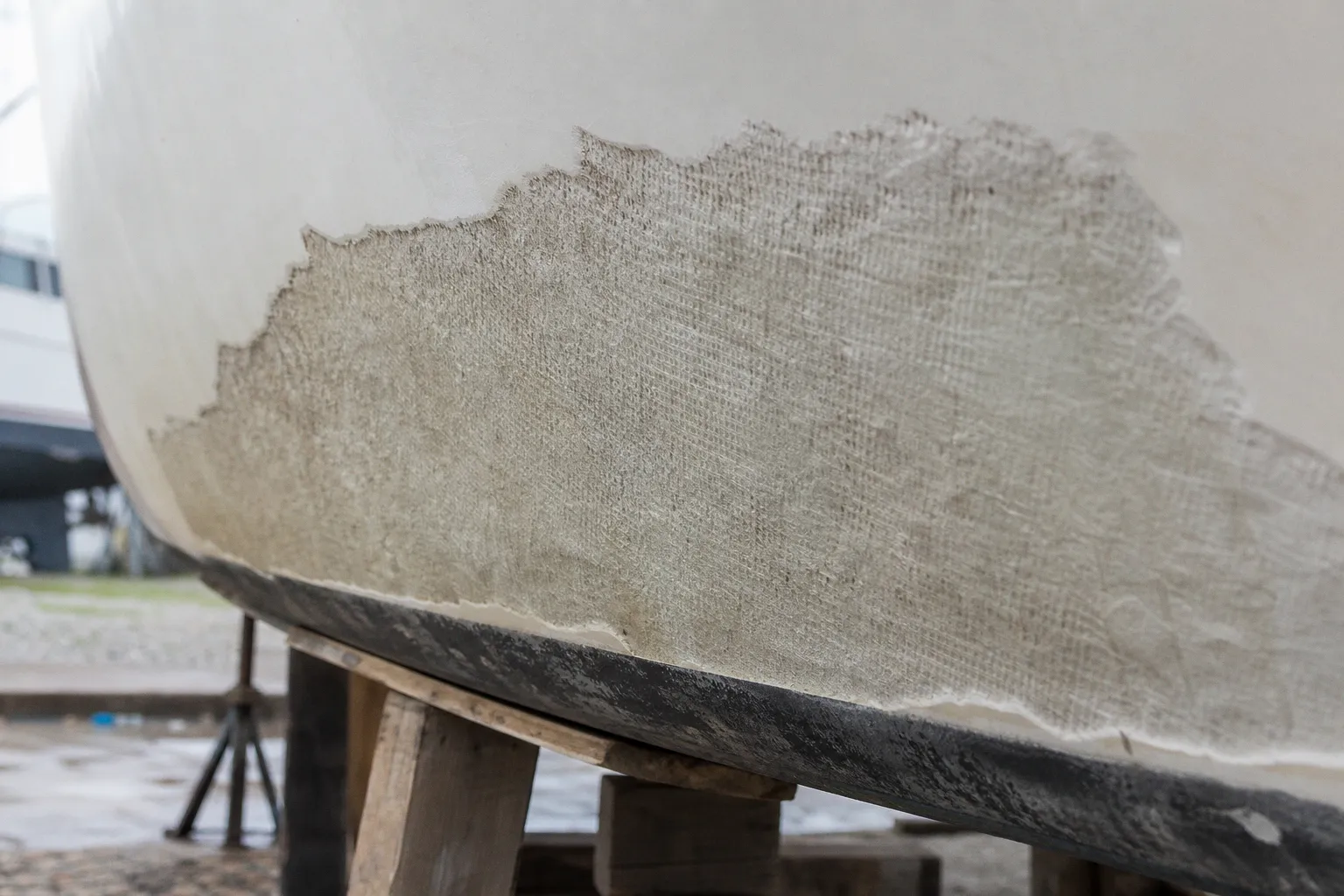

Enlever le gelcoat sans attaquer le bateau
Lorsque l’osmose est confirmée et étendue, la logique technique est brutale mais saine: il faut retirer les couches dégradées pour donner au composite une chance réelle de sécher. L’époxy viendra après. Toujours après.
Selon l’état de la coque, le chantier peut employer plusieurs méthodes:
| Méthode | Intérêt réel | Limite et risque |
|---|---|---|
| Rabotage contrôlé | Retire rapidement le gelcoat sur de grandes surfaces avec une profondeur réglée | Exige une machine bien réglée, un opérateur expérimenté et une parfaite connaissance de l’épaisseur à conserver |
| Hydrogommage | Peut décaper sans échauffement excessif et atteindre les géométries complexes | Ajoute de l’eau au cycle de chantier; l’installation et le réglage sont déterminants |
| Sablage léger | Efficace pour homogénéiser un support préparé | Trop agressif ou mal calibré, il ouvre et endommage les fibres |
| Ponçage mécanique | Utile pour les reprises, les bords, les finitions et les zones localisées | Lent, poussiéreux, physiquement éprouvant et insuffisant seul sur une atteinte profonde |
Le terme « décapage » cache des opérations très différentes. Un rabotage bien conduit cherche une profondeur régulière, compatible avec l’architecture du stratifié. Un sablage brutal, lui, peut arracher des fibres, créer des amorces de délaminage et produire une surface spectaculaire mais médiocre pour la suite. Une carène blanche et rugueuse n’est pas une preuve de qualité; c’est parfois seulement la trace d’un chantier trop rapide.
Après l’enlèvement du gelcoat, la coque doit être lavée à haute pression. Ce lavage n’est pas une formalité esthétique. Les produits issus de l’osmose, les sels et les contaminants migrent vers la surface au fur et à mesure du séchage. Ils peuvent réapparaître après un premier nettoyage. Il faut donc renouveler l’opération, souvent de manière régulière, plutôt que de considérer la première passe comme définitive.
C’est aussi le moment où apparaissent les mauvaises nouvelles utiles: zones spongieuses, fibres blanchies, cratères profonds, réparations anciennes mal liées. Elles doivent être traitées avant la barrière. Si le stratifié est dégradé au-delà de la peau extérieure, un simple mastic n’est pas une réparation structurelle. Il peut être nécessaire de re-stratifier avec des tissus et une résine adaptés, en reconstituant l’orientation et l’épaisseur des couches retirées.
Le séchage: la partie que le devis aime oublier
Le séchage est la phase qui fait échouer les traitements impatients. Une coque mise à nu peut demander, selon son état et les conditions du chantier, de quatre semaines à trois mois avant de recevoir son système époxy. Ce n’est pas du temps mort. C’est précisément le temps pendant lequel l’eau emprisonnée dans le composite doit diffuser vers l’extérieur.
La météo ne suffit pas à expliquer cette durée. Une coque dans un hangar fermé, froid et saturé d’humidité peut sécher moins bien qu’une coque abritée mais ventilée, soumise à des cycles thermiques maîtrisés. À l’inverse, chauffer brutalement un composite humide ne remplace pas l’extraction de vapeur d’eau. Cela accélère parfois le séchage superficiel et donne une impression trompeuse de support prêt.
Le chantier doit suivre plusieurs paramètres plutôt que de guetter une date sur le calendrier:
1. La tendance des mesures, réalisées aux mêmes endroits et dans des conditions comparables, est plus instructive qu’un relevé isolé.
2. La stabilité de la surface compte: une coque qui continue à exsuder ou à présenter des zones sombres et fraîches n’est pas prête.
3. La température du support doit rester compatible avec le système choisi, pas seulement celle affichée sur le thermomètre de l’atelier.
4. Le point de rosée mérite d’être surveillé: appliquer une résine sur une surface où la condensation s’installe revient à fabriquer une interface fragile.
5. La ventilation et le renouvellement de l’air conditionnent l’évacuation réelle de l’humidité, surtout dans les hangars.
Le propriétaire aimerait entendre une échéance ferme: « remise à l’eau à Pâques », « trois semaines et c’est plié ». Ce serait rassurant, mais ce serait de la fiction de planning. La durée dépend de l’humidité initiale, de l’épaisseur du stratifié, de la saison, de la ventilation, de la température et des reprises structurelles découvertes en cours de route.
La prévention osmose polyester commence d’ailleurs bien avant ce chantier curatif: maintien d’un revêtement sous-marin cohérent, réparation sans délai des chocs qui ouvrent le gelcoat, contrôle des zones de perçage et respect des systèmes de peinture. Mais une prévention correcte ne transforme pas une carène déjà atteinte en support sain. Une fois les produits de dégradation présents dans le stratifié, il faut les éliminer et laisser le matériau se stabiliser.
Reconstruire une barrière, pas appliquer une couleur
Lorsque le support est propre, sec selon le protocole retenu et préparé mécaniquement, la reconstruction peut commencer. Le mot « étanchéité » est pratique commercialement; il est techniquement imprécis. Une barrière époxy vise à réduire fortement la pénétration de l’eau dans le système de revêtement. Elle ne guérit pas à travers le stratifié et ne compense ni des sels résiduels ni une mauvaise adhérence.
Le déroulé habituel est le suivant: première couche de primaire époxy sur le support préparé, correction des petits défauts avec un enduit époxy compatible, ponçage et dépoussiérage des reprises, puis succession des couches de protection avant l’antifouling. L’ordre n’est pas interchangeable. Mastiquer directement sur un support douteux ou multiplier les produits de familles différentes crée des interfaces inutiles.
Les produits époxy osmose ne se valent pas seulement par leur nom commercial. Il faut regarder le système complet: nature du primaire, compatibilité de l’enduit, épaisseur de film sec visée, fenêtre de recouvrement, tolérance à la température, ponçage entre couches, compatibilité avec l’antifouling final. C’est moins séduisant qu’une promesse de « protection totale », mais c’est là que se joue la durabilité.
À titre d’exemple de méthode, un système curatif comme High Protect II prévoit une première couche, les reprises à l’enduit époxy si nécessaire, puis quatre couches supplémentaires. Chaque couche est annoncée à 150 micromètres de film sec. À 20 °C, sa fenêtre de recouvrement se situe entre 8 heures et 5 jours; à 10 °C, elle s’allonge de 18 heures à 11 jours. Ces chiffres ne sont pas une recette transférable à n’importe quelle époxy: ils appartiennent à ce produit, à son durcisseur et à sa fiche technique.
C’est une distinction que les devis masquent souvent. « Cinq couches » ne dit rien sans épaisseur réelle. Un rouleau mal chargé, une dilution excessive, une application par temps trop froid ou un support trop absorbant peuvent réduire le film obtenu. Or la résistance à la diffusion de l’eau dépend de l’épaisseur sèche effectivement déposée, de la continuité du revêtement et de l’adhésion entre les couches.
L’époxy n’est pas un talisman: sa performance dépend d’un support assaini, d’une épaisseur contrôlée et du respect des fenêtres de recouvrement.
Les défauts géométriques exigent une attention particulière. Les congés autour d’une quille, les sorties de passe-coque, les bords d’appendices, les angles de safran et les reprises de stratification sont des zones où le film se tend, s’amincit ou se rompt plus facilement. Une bonne application ne consiste pas à obtenir une coque uniformément brillante. Elle consiste à conserver une barrière continue là où la forme du bateau rend cela difficile.
Réparer les cloques sans s’empoisonner au passage
Le traitement de l’osmose produit deux familles de risques: les poussières de ponçage ou de rabotage, puis l’exposition aux résines, durcisseurs et solvants. Sur un bateau ancien, on ne sait pas toujours exactement ce que contiennent toutes les couches déposées au fil des carénages. La prudence n’est donc pas un supplément administratif.
Les résines époxy peuvent irriter les yeux et la peau, provoquer des sensibilisations cutanées et, une fois l’allergie installée, rendre certaines expositions professionnelles ou répétées très problématiques. Les solvants et les durcisseurs ajoutent leurs propres risques. Le simple masque papier acheté au rayon bricolage n’est pas une réponse universelle.
Un chantier correctement tenu prévoit au minimum:
- un confinement ou une zone de travail limitant la dispersion des poussières;
- une aspiration adaptée au ponçage, plutôt que le balayage à sec;
- une ventilation conçue pour les produits réellement employés;
- des lunettes fermées, une protection respiratoire adaptée et des vêtements couvrants;
- des gants compatibles avec les résines et les solvants, changés avant qu’ils ne deviennent eux-mêmes une source de contamination;
- une gestion séparée des déchets de ponçage, chiffons souillés, résidus de résine et emballages.
La protection collective reste plus efficace que l’héroïsme individuel. Un bon captage à la source vaut mieux qu’un opérateur sous-équipé dans un nuage de poussière de polyester. De même, une cabine ventilée ou une bâche correctement organisée vaut mieux qu’une application d’époxy « à l’air libre » entre deux averses. La résine n’aime ni l’humidité, ni la condensation, ni l’improvisation; les poumons non plus.
Le vrai coût: accepter le temps du matériau
Le coût traitement osmose ne se calcule pas sérieusement au mètre carré d’époxy. La résine représente une part visible de la dépense, mais rarement celle qui décide du total. Les heures de préparation, la sortie d’eau, le calage, la location ou l’occupation du hangar, les lavages répétés, le séchage, les reprises de stratifié et l’antifouling final pèsent davantage que l’étiquette des pots.
C’est pourquoi deux coques de même longueur peuvent recevoir des devis radicalement différents. L’une demande un retrait de gelcoat suivi d’une barrière homogène. L’autre révèle des zones à re-stratifier, des appendices à reprendre, des passe-coques à déposer ou des réparations anciennes à assainir. Chercher un tarif national de référence revient à ignorer ce qui fait le travail réel: l’état du composite.
Le traitement curatif est viable lorsqu’il repose sur un diagnostic crédible, une préparation mesurée et un séchage qui va jusqu’à son terme. Il devient une dépense vaine dès que l’on veut comprimer ces trois phases pour sauver une saison de navigation.
Le verdict est donc moins spectaculaire que les promesses de chantier: une coque polyester osmosée peut être sauvée durablement, mais pas avec un simple « coup d’époxy ». Le bon traitement est lent, salissant, exigeant sur la chimie des matériaux et parfois frustrant. C’est précisément cette rigueur qui sépare une vraie restauration d’une belle surface prête à cloquer de nouveau.
