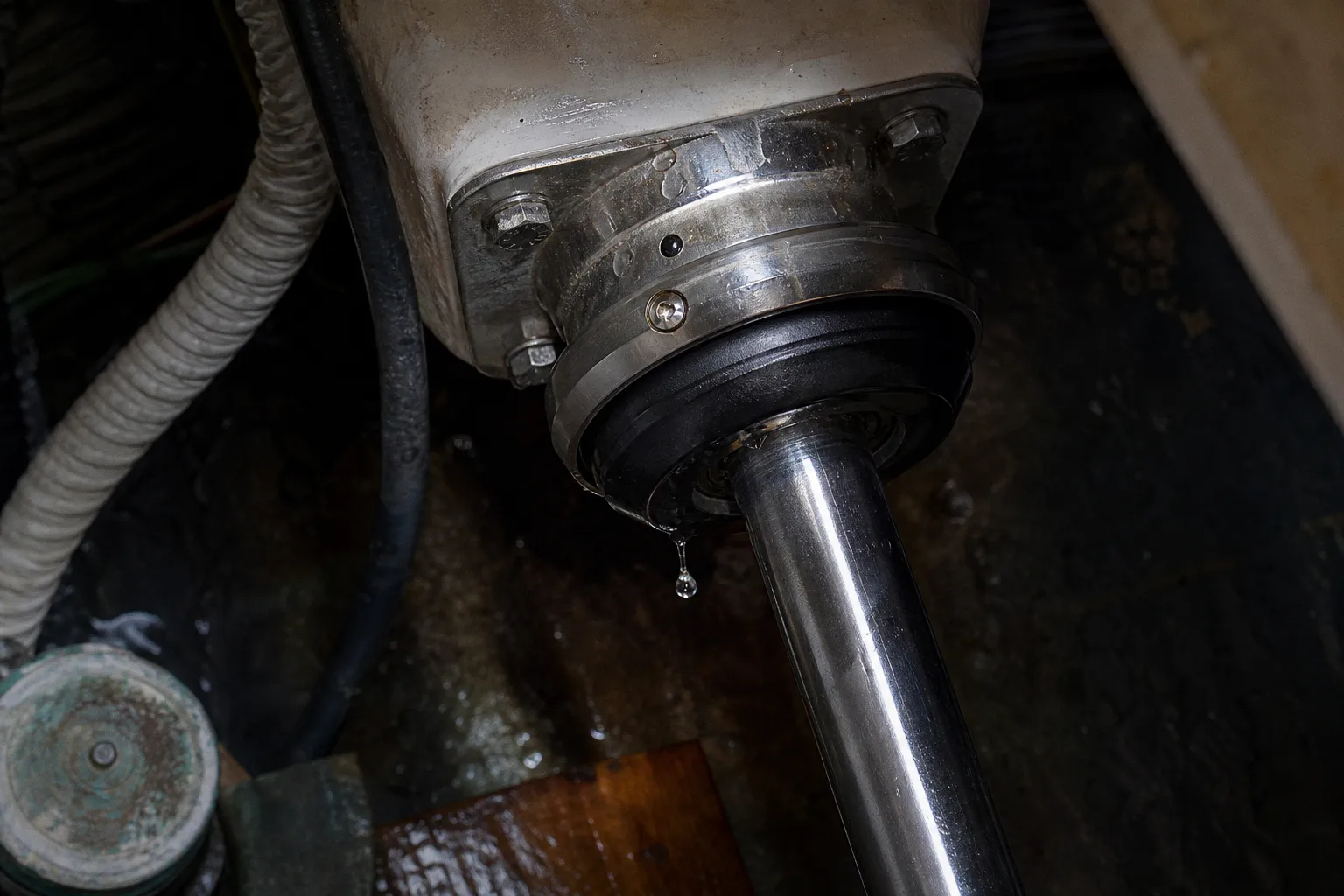

Presse-étoupe tournant: les leçons d’une fuite en mer

Une fuite au niveau de l’étambot n’est pas toujours une avarie spectaculaire: elle commence souvent par un film d’eau, une trace blanche sur le carbone, un soufflet qui a perdu sa course de compression. Puis le débit augmente. Et le bateau prend de l’eau par un point situé sous la flottaison, au plus mauvais endroit pour improviser.

Le presse etoupe tournant voilier fuite relève moins du hasard que d’une chaîne mécanique précise. Air emprisonné après la mise à l’eau. Rotor inox qui recule sur l’arbre. Soufflet vieillissant. Bague hydrolube avec trop de jeu. Moteur légèrement désaligné. Chaque défaut ajoute une contrainte; leur combinaison transforme une pièce réputée fiable en voie d’eau.

Le joint tournant n’est pas un organe « sans entretien ». Il est simplement moins tolérant au bricolage qu’un presse-étoupe à tresse.

Deux faces polies, une compression calculée

Le principe du presse-étoupe à joint tournant est simple sur le papier. Il l’est beaucoup moins dans le bateau.

Un rotor en acier inoxydable est fixé sur l’arbre d’hélice. Il tourne donc avec lui. En face, une bague en carbone reste immobile, retenue par un soufflet élastomère fixé au tube d’étambot. Les deux surfaces, rectifiées et polies, sont maintenues l’une contre l’autre par la compression du soufflet. L’eau qui se trouve entre elles forme un film extrêmement fin; il lubrifie et refroidit le contact sans créer de fuite visible.

Le résultat est une étanchéité quasi totale, à condition que la géométrie reste stable.

C’est la différence fondamentale avec le presse-étoupe traditionnel à tresse. Ce dernier travaille avec un compromis assumé: une légère fuite est normale et nécessaire au refroidissement. En rotation, l’ordre de grandeur souvent admis est d’environ une goutte par minute. Un joint tournant mécanique, lui, ne doit pas « goutter pour vivre ». S’il fuit durablement, il faut chercher la cause.

Le mot déterminant est « compression ». Le soufflet n’est pas là pour absorber vaguement les mouvements. Il fournit l’effort axial qui plaque le carbone contre l’inox. Si le rotor glisse de quelques millimètres vers l’arrière, la compression tombe. Les deux faces s’écartent. L’eau ne négocie pas: elle entre.

Les vis pointeau qui bloquent le rotor sur l’arbre sont donc un point de contrôle majeur. Desserrage progressif, absence de frein-filet adapté lors du montage, serrage insuffisant: la défaillance peut rester invisible jusqu’au jour où l’arbre transmet enfin assez de vibrations et de couple pour faire reculer la pièce.

Un joint tournant ne fuit pas parce qu’il est complexe. Il fuit parce que sa compression n’est plus à la cote.

Après une installation neuve, les faces carbone-inox demandent généralement environ trois heures de fonctionnement pour se roder et atteindre leur état de contact stable. Durant cette phase, une surveillance plus rapprochée est rationnelle. Pas anxieuse: rationnelle.

La purge d’air: trente secondes qui séparent le joint d’une avarie

La scène est connue dans les chantiers, moins dans les programmes d’entretien des propriétaires. Le voilier vient d’être remis à l’eau. Le moteur est démarré pour quitter le travelift ou rejoindre le ponton. Le presse-étoupe tournant est resté plusieurs mois hors d’eau. Son soufflet contient de l’air.

Si cet air n’est pas évacué, les faces de friction peuvent tourner sans apport d’eau suffisant. Elles chauffent à sec. Le carbone et l’inox n’ont plus leur film de lubrification. Les conséquences peuvent apparaître vite: échauffement, surface marquée, bruit inhabituel, fuite ensuite intermittente ou permanente.

La procédure est élémentaire, mais elle doit être faite au bon moment: bateau à l’eau, avant une navigation prolongée au moteur. Sur les modèles à soufflet, on presse celui-ci ou on écarte très légèrement l’interface selon le montage, afin de laisser entrer l’eau et expulser l’air emprisonné. Cette opération est souvent appelée « burping ».

Elle mérite d’être intégrée à la séquence de remise à l’eau, au même rang que la réouverture des vannes, le contrôle du filtre à eau de mer et la vérification du circuit de refroidissement.

Ce que l’on doit voir, et ce qui doit alerter

Après la purge, le compartiment moteur doit être observé moteur arrêté, puis au ralenti, puis en charge modérée. Le contrôle ne demande pas de démonter quoi que ce soit. Il demande de regarder.

• Le soufflet doit conserver une forme régulière, sans craquelure, gonflement localisé ni dépôt révélant une fuite ancienne.
• Les colliers doivent être correctement positionnés et exempts de corrosion. Un collier oxydé dans une zone sous la flottaison n’est pas un détail esthétique.
• Le rotor inox doit être aligné avec sa position de montage et ne pas montrer de déplacement vers l’arrière.
• Les faces carbone et inox doivent rester propres. Des projections de sel ou une trace humide persistante constituent un signal, pas encore un verdict.
• Sous propulsion, aucune vibration anormale ne doit faire danser le soufflet ou la durite d’étambot.

Le piège consiste à considérer la cale comme un environnement naturellement humide. Une cale humide masque le début de la fuite. Or le débit d’une défaillance de soufflet ou d’un rotor déplacé peut être sans commune mesure avec les quelques gouttes tolérées sur une tresse. La pompe de cale compense un temps. C’est précisément ce qui retarde le diagnostic.

La ligne d’arbre dicte la durée de vie du joint

Un presse-étoupe tournant ne travaille jamais seul. Il est l’extrémité d’un ensemble: moteur, accouplement, arbre, bague hydrolube, tube d’étambot, hélice. Si un élément dérive, le joint encaisse.

La variable la plus sous-estimée est le jeu de la bague hydrolube. Au-delà de 1 à 2 mm, les vibrations deviennent un facteur de risque pour la ligne d’arbre. Le chiffre paraît faible. À la vitesse de rotation de l’arbre, il suffit pourtant à créer des mouvements radiaux répétés, qui dégradent la stabilité du contact entre le carbone et l’inox.

Un moteur mal aligné produit le même effet par une autre route. Sur le quai, l’accouplement peut paraître correct. En navigation, le bâti moteur travaille, la coque se déforme légèrement, le couple augmente. L’arbre n’est plus parfaitement dans son axe. Le joint est alors soumis à des efforts pour lesquels il n’a pas été réglé.

L’analogie avec les polaires de vitesse est utile: un voilier peut avancer avec des réglages médiocres, mais il sort de sa zone d’efficacité et paie la facture sur la durée. Une ligne d’arbre peut tourner avec un alignement imparfait, mais le presse-étoupe paiera en vibrations, en échauffement ou en fuite intermittente.

Les symptômes ne sont pas toujours continus

Une fuite de presse-étoupe bateau qui n’apparaît qu’au moteur est souvent plus instructive qu’une fuite visible à quai. Elle pointe vers un problème dynamique:

1. La fuite augmente avec le régime moteur. La piste mène d’abord vers la vibration, le jeu d’arbre, l’alignement ou un rotor qui ne tient plus parfaitement sa position.

2. La fuite apparaît après plusieurs minutes. Il faut suspecter un échauffement des faces, une purge d’air incomplète ou un défaut de refroidissement à l’interface.

3. La fuite est présente moteur arrêté. La compression du soufflet, l’état du caoutchouc, les colliers et la position du rotor deviennent prioritaires.

4. Le joint reste sec mais des vibrations sont perceptibles. Le diagnostic doit remonter vers la bague hydrolube et l’alignement avant que le joint ne devienne le fusible du système.

5. Le rotor porte des marques de déplacement. La situation n’appelle pas une simple surveillance. Il faut immobiliser le problème avant la prochaine traversée.

Dans ce domaine, l’observation visuelle ne remplace pas une mesure. Contrôler le jeu de l’arbre, l’état de la bague hydrolube et l’alignement du moteur fait partie de l’entretien du presse-étoupe voilier, même si ces éléments ne portent pas son nom.

La fuite visible est souvent le dernier maillon. La vibration est souvent le premier.

Le soufflet: une pièce souple, une échéance non négociable

Le carbone et l’inox résistent bien quand le montage est correct. Le soufflet en caoutchouc, lui, vieillit. Chaleur du compartiment moteur, hydrocarbures, ozone, eau salée, cycles de compression: il travaille en permanence, même sur un voilier qui navigue peu.

Les préconisations courantes des fabricants de joints tournants mécaniques, notamment pour les montages de type PSS, placent le remplacement préventif du soufflet autour de six à sept ans. Ce n’est pas une durée théorique de panne. C’est une fenêtre de renouvellement visant à éviter d’attendre la perte d’élasticité, la fissuration ou la rupture.

Certains soufflets dépassent largement cette période sans incident. Cette information ne change pas la décision technique. Un composant peut survivre longtemps; cela ne le rend pas fiable au-delà de son intervalle de service. En course, on ne construit pas une stratégie météo sur le scénario où le front froid ralentira. On anticipe sa vitesse probable et sa zone d’impact. Le raisonnement est identique ici.

Le changement de presse-étoupe voilier ne signifie pas nécessairement remplacer tout le système. Si les faces sont en bon état et que le diagnostic ne révèle ni vibration excessive ni défaut d’arbre, le remplacement du soufflet peut suffire selon les prescriptions du fabricant et la configuration installée. Mais l’opération intervient sur une ligne d’arbre et un passage sous la flottaison: elle se prépare au sec, avec les pièces, les couples de serrage et les consommables adaptés.

Le calendrier utile n’est pas celui du carénage

Le carénage annuel est le moment le plus simple pour inspecter. Ce n’est pas le seul.

Une séquence de surveillance cohérente se construit ainsi:

• À chaque remise à l’eau: purge d’air, contrôle visuel des colliers, vérification de l’absence de fuite au ralenti puis en charge.
• Avant une croisière hauturière: contrôle de la position du rotor, de la compression apparente du soufflet et de la propreté des faces.
• Après une intervention sur le moteur, l’arbre ou l’hélice: vérification de l’alignement et recherche de vibrations nouvelles.
• À chaque visite de cale: pas seulement « y a-t-il de l’eau? », mais « d’où vient-elle, et son débit a-t-il changé? »
• Entre six et sept ans pour le soufflet: programmation du remplacement préventif, sans attendre un signe de fatigue.

Un joint tournant bien monté et suivi peut fonctionner plusieurs centaines d’heures sans difficulté; une estimation de 500 à 600 heures de service sans souci est régulièrement avancée pour un montage entretenu. Mais le compteur horaire ne peut pas être le seul indicateur. Un bateau peu utilisé peut vieillir plus vite qu’un bateau qui navigue, si son compartiment moteur reste chaud, humide et mal ventilé.

En mer, réduire le débit avant de résoudre la cause

Une rupture de soufflet, un collier qui lâche ou un rotor qui recule ne laisse pas le temps de chercher une réponse parfaite. L’objectif immédiat est de réduire le débit, de stabiliser le niveau d’eau et de rendre le bateau manœuvrable. La réparation définitive viendra ensuite.

La première décision tactique est de réduire ou couper la propulsion si la fuite dépend manifestement de la rotation de l’arbre. Cela ne se fait pas aveuglément: dans un chenal, face à une côte sous le vent ou à proximité d’un trafic dense, perdre la propulsion peut créer un risque supérieur. Mais si le bateau est en sécurité relative, chaque tour d’arbre évité réduit potentiellement les vibrations et les sollicitations sur le joint.

Ensuite, il faut quantifier. Une pompe de cale qui se déclenche toutes les dix minutes n’est pas une donnée équivalente à une pompe qui ne s’arrête plus. Le débit conditionne la route, l’alerte à déclencher, la nécessité de se dérouter et le temps disponible.

Une méthode de fortune consiste à envelopper le joint avec un matériau souple: sac résistant, morceau de caoutchouc, chambre à air. L’ensemble est serré fermement avec des tendeurs élastiques. L’objectif n’est pas de recréer un joint mécanique parfait. Il est de freiner l’entrée d’eau, de canaliser le débit et de donner de la marge aux pompes.

Cette méthode exige une prudence absolue près de l’arbre. On ne travaille jamais à proximité d’une ligne d’arbre en rotation. Le risque d’entraînement est immédiat. Moteur arrêté, clé sécurisée, équipage informé: la procédure commence par là.

Séquence de crise: gagner du temps, pas se rassurer

Face à une voie d’eau au presse-étoupe, la méthode doit rester froide.

1. Identifier la source exacte. Eau au niveau du soufflet, de l’interface carbone-inox, du tube d’étambot ou d’un collier: le colmatage ne sera pas le même.

2. Mesurer le débit et vérifier les pompes. Pompe automatique, pompe manuelle, alimentation électrique, capacité des batteries: les chiffres réels comptent davantage que l’impression de « fuite modérée ».

3. Réduire les contraintes mécaniques. Si la sécurité de navigation le permet, diminuer le régime ou arrêter l’arbre limite l’aggravation liée à la vibration.

4. Poser un colmatage souple. Caoutchouc ou chambre à air autour du joint, maintenu par des sandows, pour réduire l’entrée d’eau sans endommager davantage le montage.

5. Préparer une route de repli. Port accessible, conditions de mer, distance, autonomie électrique, heure d’arrivée: une voie d’eau se traite comme une fenêtre météo qui se ferme.

6. Ne pas confondre ralentissement et résolution. Si le débit baisse, la situation est stabilisée. Elle n’est pas réparée.

Le remplacement complet d’un joint tournant à flot n’est pas une opération de maintenance ordinaire. Sans procédure d’urgence très maîtrisée, sans préparation spécifique et sans contrôle de l’arrivée d’eau, le risque de voie d’eau majeure est trop élevé. Le bon moment pour intervenir est au sec, pas lorsque la cale devient un réservoir.

La fiabilité se joue avant le départ

Le presse-étoupe tournant offre un avantage net: une cale sèche, pas de réglage de tresse à reprendre, une étanchéité propre lorsque la ligne d’arbre est saine. Mais son efficacité dépend d’un système complet, pas d’une pièce vendue comme autonome.

La purge après remise à l’eau est le premier verrou. La position du rotor et le serrage de ses vis sont le deuxième. Le soufflet, ses colliers et son âge constituent le troisième. Enfin, l’alignement moteur et le jeu de la bague hydrolube déterminent si le joint travaille dans sa fenêtre mécanique ou à sa limite.

À 24 heures, une fuite nouvelle impose un contrôle à froid et en charge. À 48 heures, si le débit persiste, augmente ou s’accompagne de vibrations, le voilier ne doit plus être programmé comme s’il était disponible pour une navigation normale. La bonne décision n’est pas de surveiller plus longtemps. C’est de retirer l’incertitude de la ligne d’arbre avant qu’elle ne devienne une entrée d’eau.
