Technique et Innovation. Joint de saildrive : le sauvetage in extremis de Julien

Joint de saildrive: le sauvetage in extremis de Julien

Dans le récit-type de « Julien », le joint de saildrive devient immédiatement le suspect. C’est logique. Ce n’est pas toujours exact.

Le point de bascule est ailleurs: une membrane de saildrive n’est pas une pièce que l’on juge à l’œil au moment où l’eau entre. Elle se gère sur une échéance. Sept ans. C’est la périodicité préventive recommandée par les principaux motoristes, Volvo Penta comme Yanmar, et c’est celle que les assureurs regardent lorsque la voie d’eau vient de la zone moteur.

Le joint de saildrive usé ne prévient pas forcément avec une fuite spectaculaire. Son risque se construit lentement: caoutchouc qui perd sa souplesse, bride qui se corrode, calendrier d’entretien oublié entre deux carénages. À la fin, la marge de sécurité n’est plus technique. Elle devient statistique.

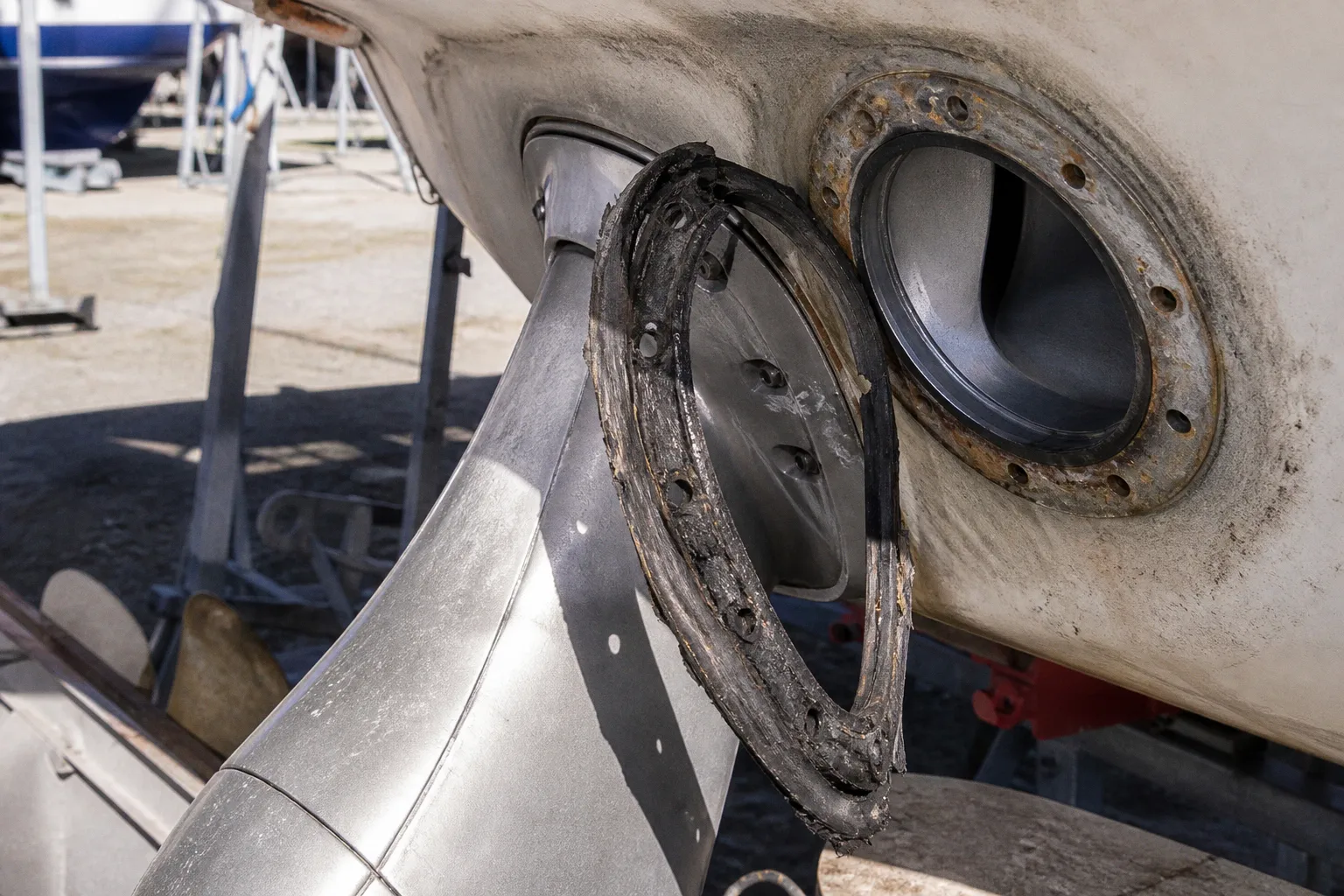

La membrane: une pièce de caoutchouc au centre de l’étanchéité

Le saildrive simplifie l’architecture d’un voilier. Le moteur transmet sa puissance à une embase qui traverse la coque, puis entraîne l’hélice sous le bateau. Pas d’arbre long, pas de presse-étoupe classique à régler. En contrepartie, la coque reçoit une ouverture de grande taille sous la ligne de flottaison.

C’est là que travaille le joint de saildrive: une membrane souple en caoutchouc, serrée entre la coque et l’embase par une bride métallique. Elle isole l’intérieur du bateau de la mer tout en absorbant les mouvements et les vibrations du groupe propulsif.

Sur une embase Volvo Penta 120S, 130S ou 150S, comme sur des Yanmar SD20, SD30 ou SD50, le principe reste le même. La pièce n’est ni exotique ni secondaire. Elle est structurellement comparable à une passe-coque, avec une différence décisive: elle est cachée dans le volume moteur et son vieillissement est moins intuitif pour le propriétaire.

Le caoutchouc ne s’use pas seulement à la navigation. Il vieillit aussi à quai. Chaleur du compartiment moteur, hydrocarbures, atmosphère humide, eau stagnante dans les fonds, cycles thermiques: tout concourt à modifier sa souplesse au fil des saisons. Un voilier qui ne navigue que vingt heures par an ne gagne pas automatiquement une prolongation de vie pour sa membrane.

Les recommandations de remplacement à sept ans peuvent sembler sévères. Elles répondent pourtant à la logique de la pièce: le joint ne se remplace pas parce qu’il fuit, mais avant d’avoir à déterminer dans quelles conditions il pourrait fuir.

Le joint de saildrive ne se surveille pas comme une pièce d’usure ordinaire: il se remplace comme une barrière sous la flottaison.

Il faut aussi remettre le risque à son niveau réel. Les ruptures soudaines et totales de membrane entraînant un naufrage restent extrêmement rares dans la pratique. La dramatisation est facile: un trou sous la coque, un moteur, la mer. La mécanique est plus froide. Le danger augmente surtout quand plusieurs marges ont disparu simultanément: membrane hors échéance, corrosion non traitée, absence d’inspection, cale encombrée, pompe indisponible, équipage qui cherche la cause au lieu de contenir le débit.

Le « sauvetage de Julien » doit donc se lire comme un cas d’école, pas comme un fait divers établi: le voilier est sauvé non par une intuition sur la pièce en cause, mais parce que la voie d’eau est identifiée, isolée et gérée avant que les volumes ne deviennent critiques.

Les symptômes d’un joint de saildrive usé: ce que l’inspection révèle vraiment

Le premier problème est l’accès. La membrane se situe sous le moteur ou derrière lui, dans une zone rarement propre et souvent peu éclairée. Une inspection sérieuse réclame de dégager le compartiment: isolant, chiffons, bidons, câbles inutiles, eau retenue dans les fonds. Tant que la zone est masquée, le contrôle ne vaut rien.

On cherche ensuite des signaux précis, pas une impression générale sur l’état du bateau.

• Des craquelures à la surface de la membrane. Elles peuvent être fines, périphériques ou apparaître dans les plis. Une craquelure n’annonce pas un délai mesurable avant incident; elle indique que l’élasticité et l’intégrité de surface ne doivent plus être considérées comme acquises.
• Un caoutchouc sec, durci ou poisseux. La membrane doit présenter un aspect homogène. Une matière desséchée, décolorée ou marquée par des traces d’hydrocarbures mérite une attention immédiate, surtout si l’échéance des sept ans est atteinte ou incertaine.
• Une infiltration d’eau dans la cale moteur. Ce symptôme est sérieux, mais il n’est pas une preuve automatique contre le joint principal. Une durite, le siphon d’échappement, une pompe à eau de mer, un passe-coque voisin ou une fuite de cockpit peuvent produire le même résultat. Il faut d’abord déterminer l’origine exacte de l’eau, sa salinité et son moment d’apparition.
• La corrosion de la bride de serrage. L’anneau métallique qui maintient le joint contre la coque n’est pas un détail esthétique. Une corrosion active, des piqûres profondes, une visserie atteinte ou des traces de rouille sous la bride modifient l’équation. La membrane peut être saine et son serrage ne plus offrir la même marge.
• Un historique absent. C’est le symptôme administratif qui compte le plus. Sans facture ni date inscrite dans le dossier d’entretien, on ne connaît pas l’âge du joint. Or la durée de vie d’un joint de saildrive ne se déduit pas de la propreté du moteur ni du faible nombre d’heures affiché.

L’inspection doit être faite au moins à chaque mise au sec, mais elle ne remplace pas l’échéance constructeur. Un joint visuellement propre après huit ou neuf ans reste un joint hors programme préventif. C’est exactement le type de compromis qui tient jusqu’au jour où il devient impossible à défendre, techniquement comme vis-à-vis d’un assureur.

La corrosion de bride: le défaut discret qui change le diagnostic

Sur un saildrive, on parle souvent de la membrane parce qu’elle concentre l’anxiété. Pourtant, la bride mérite une lecture séparée. Elle travaille dans une ambiance chaude, humide et parfois salée. Si une petite fuite existe depuis longtemps, elle peut attaquer localement l’acier sans produire un volume d’eau visible dans la cale.

Le bon réflexe n’est pas de gratter la rouille pour se rassurer. Il faut regarder la continuité du métal, l’état de la visserie, la régularité du contact avec la membrane et l’éventuelle présence de corrosion sous les zones de serrage. Une bride dégradée peut imposer une intervention plus large que le seul remplacement du soufflet.

Ce point explique aussi pourquoi le chantier doit travailler sur une zone propre. Réinstaller une membrane neuve sur une surface de coque ou une bride mal préparée revient à introduire un défaut au moment même où l’on prétend en supprimer un.

Huile laiteuse dans l’embase: alerte réelle, mauvais coupable

Une huile de transmission blanchâtre ou laiteuse est l’un des signaux les plus mal interprétés à bord. Le diagnostic spontané est connu: « le joint de saildrive fuit ». En réalité, l’émulsion dans l’huile de l’embase indique une entrée d’eau dans le circuit de transmission. Le chemin de cette eau se situe généralement plus bas.

Les suspects les plus probables sont les joints spi de l’arbre d’hélice ou le joint torique central de l’embase. Ce sont eux qui séparent l’huile de transmission de l’eau de mer au niveau de l’hélice et de la mécanique interne. La membrane principale, elle, assure l’étanchéité entre la coque et le saildrive. Ce sont deux frontières différentes.

Cette distinction évite deux erreurs coûteuses. La première: changer une membrane alors que les joints d’embase restent défaillants. La seconde: voir de l’huile laiteuse, conclure à une simple pollution, puis continuer à naviguer avec de l’eau dans la transmission.

Dans le second cas, la priorité est mécanique. L’émulsion lubrifie mal, favorise la corrosion interne et peut accélérer l’usure des composants. Le voilier n’est pas nécessairement en train de couler, mais l’embase peut payer la facture plus tard.

La séquence de contrôle est simple:

1. Prélever et observer l’huile de transmission selon la procédure prévue pour le modèle d’embase. Une coloration blanchâtre ou crémeuse n’est pas à banaliser.

2. Contrôler la présence d’eau dans la cale moteur, idéalement après une période de navigation puis à nouveau au repos. Le rythme d’apparition aide à remonter à la source.

3. Identifier la nature de l’eau. Eau douce de condensation, eau de pluie, liquide de refroidissement et eau salée n’orientent pas le diagnostic dans la même direction.

4. Ne pas confondre les deux étanchéités. Une fuite embase saildrive et une fuite par la membrane n’engagent ni les mêmes pièces ni les mêmes conséquences immédiates.

5. Faire intervenir le chantier au sec si le doute subsiste. Sous l’eau, l’accès et la vérification des joints de transmission restent limités. Le diagnostic à quai a ses angles morts.

Une huile laiteuse menace l’embase; une membrane défaillante menace le volume du bateau. Les deux alertes sont sérieuses, mais elles ne racontent pas la même panne.

Sept ans: la date qui pèse davantage que l’apparence

L’entretien d’un saildrive Volvo Penta se joue souvent dans une négociation familière: le propriétaire voit un joint qui paraît intact, le chantier propose un remplacement, le devis semble lourd. Entre les deux, il y a une donnée peu négociable: la périodicité.

Les grands constructeurs préconisent un remplacement préventif autour de sept ans. Dans la pratique assurantielle, une fenêtre de sept à huit ans constitue fréquemment le seuil attendu pour conserver une couverture solide si un sinistre est lié à une voie d’eau venant de cette zone.

Le sujet n’est pas seulement de savoir si l’assureur « remboursera ». C’est de ne pas transformer un entretien planifiable en débat technique après incident. Une expertise menée avec une membrane dont l’âge est inconnu ou manifestement dépassé commence avec un handicap documentaire.

Le remplacement du joint de saildrive sur un voilier coûte généralement entre 1 000 et 1 500 euros pour l’intervention professionnelle elle-même, hors mise au sec, grutage et carénage. Le montant peut augmenter si l’accès moteur est complexe, si la bride est corrodée ou si des éléments connexes doivent être déposés.

C’est pourquoi le bon timing est rarement celui d’une urgence. On cale l’opération avec le carénage programmé, idéalement avant l’échéance. Le bateau est déjà à sec. L’embase est accessible. Les joints de transmission, l’hélice, les anodes et l’état général de l’embase peuvent être examinés dans le même créneau.

Le faux calcul consiste à comparer directement le coût du remplacement à zéro. Le vrai comparatif oppose une opération planifiée à une immobilisation imposée: grutage non programmé, recherche de fuite, manutention, démontage accéléré, pièces indisponibles et saison compromise.

Le dossier d’entretien est une pièce de sécurité

Un joint remplacé sans trace écrite reste, quelques années plus tard, un joint d’âge supposé. La facture doit mentionner le modèle d’embase, la date, les références des pièces et, si le chantier l’indique, les contrôles réalisés sur la bride et les joints associés.

Dans un bateau d’occasion, ce dossier vaut plus qu’une affirmation de vendeur. « Le saildrive a été fait récemment » n’est pas une information exploitable sans date. Sur un bateau équipé d’un Volvo Penta 120S ou 130S, l’écart entre deux générations de propriétaires peut suffire à faire disparaître la chronologie. L’acheteur ne doit pas prendre le risque de reconstruire l’historique à partir de souvenirs.

Double joint et capteur d’humidité: une sécurité qui ne dispense pas d’entretien

Certaines embases Yanmar, notamment les SD20 et SD50, disposent d’une architecture à double joint avec une zone intermédiaire surveillée par un capteur d’humidité. Le principe est rationnel: si le premier niveau d’étanchéité laisse passer de l’eau, l’alerte apparaît avant que la protection complète ne soit perdue.

C’est un progrès utile. Pas une autorisation à oublier le calendrier.

Le capteur modifie la détection, pas le vieillissement du caoutchouc. Il apporte une information supplémentaire au skipper et au technicien, là où une membrane classique peut rester silencieuse jusqu’à l’inspection visuelle ou à la présence d’eau dans les fonds. Dans une logique de sécurité en mer, cette avance de diagnostic compte. Elle permet de ramener le problème au chantier avant qu’il ne devienne une gestion de crise.

Mais aucun système ne corrige les défauts élémentaires:

• une cale moteur où l’eau est déjà présente sans que personne n’en connaisse l’origine;
• une alarme neutralisée, ignorée ou mal comprise;
• un plan d’entretien sans date de remplacement;
• une bride corrodée laissée en place parce que « le joint lui-même est bon »;
• une huile d’embase non contrôlée au motif que le moteur démarre normalement.

L’électronique de bord donne des signaux. Elle ne prend pas les rendez-vous de carénage.

De la météo à la cale: la même logique de marge

En course au large, une route n’est jamais choisie sur la seule prévision moyenne. Le routeur regarde le front froid, l’espacement des isobares, la bascule attendue, puis calcule la perte si le vent arrive deux heures en retard. La décision solide est celle qui conserve une option lorsque le modèle se trompe.

Le joint de saildrive relève de la même discipline. On ne remplace pas une membrane parce que l’on annonce un drame. On la remplace parce que, au-delà de sept ans, la marge devient moins lisible et que le coût d’une décision tardive explose.

Le voilier de Julien — qu’on le prenne comme scénario de sécurité plutôt que comme chronique certifiée — n’est pas menacé par une pièce mystérieuse. Il est confronté à une chaîne de décisions. L’eau entre; l’équipage pompe; le moteur est sécurisé; la position est évaluée; le port de repli est choisi. La membrane ne devient un problème absolu que si elle a été laissée hors du système d’entretien.

À 24 heures, la projection est claire: une cale moteur sèche, une membrane datée, une bride inspectée et une huile d’embase nette réduisent le sujet à une opération de chantier. Une cale humide, un joint sans âge et une émulsion dans la transmission ouvrent au contraire trois dossiers en même temps.

À 48 heures, la différence se mesure moins en milles parcourus qu’en options conservées. Sur un voilier, l’étanchéité n’est pas un élément de confort. C’est la première polaire de vitesse: celle qui conditionne toutes les autres.
